武漢奧山世紀城雙管同管暖氣設計-菲斯曼WH1C24KW壁掛爐
作者： 添加時間：2020-9-23 9:30:38 瀏覽：
武漢奧山世紀城又管同管暖氣設計-菲斯曼WH1C24KW壁掛爐+德國旺德福暖氣片
設計要求：采暖面積104.62，要求采暖雙管同城管道走管方式，采暖熱負荷需求150W/平方設計。
暖氣片選配置：
客餐廳采暖面積:39.61平方米；暖氣片選配WDF1600*10 600*15
主臥采暖面積:19.29平方米；暖氣片選配WDF300*28
客臥采暖面積:22.34平方米；暖氣片選配WDF600*20
書房采暖面積:10.60平方米；暖氣片選配WDF600*16
茶室采暖面積:4.66平方米；暖氣片選配WDF600*5
主衛采暖面積:4.99平方米;背婁400*800
客衛采暖面積:3.22平方;背婁400*800
壁掛記：德國菲斯曼WH1C20KW國內組裝機型，放置在廚房。
暖氣片閥門：采用浙江盾安，分室溫控系統。

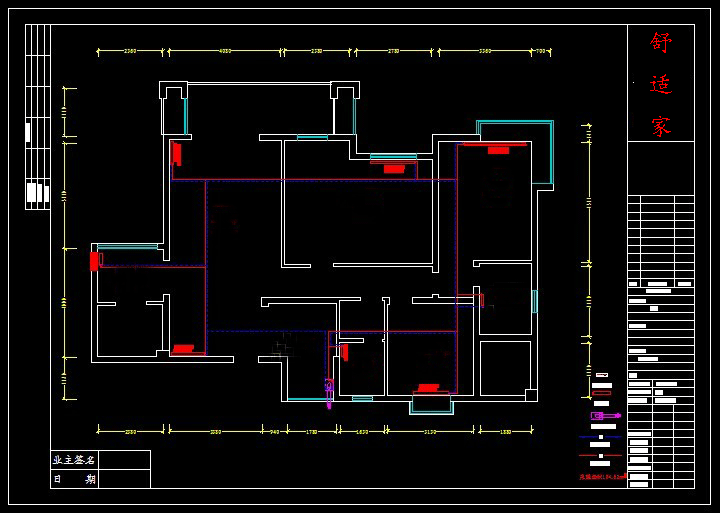

注：紅線為暖氣片進水，藍線為暖氣片管道回水管
設計師建議：此系統設置為經濟型地暖方案，價格經濟實用，經濟客戶的首選。
