菲斯曼壁掛鍋爐尺寸介紹－武漢德國菲斯曼暖氣安裝。
作者：武漢菲斯曼暖氣 添加時間：2015-3-19 9:56:59 瀏覽：
很多安裝菲斯曼壁掛爐的業主和裝修師傅不知道鍋爐尺寸大小，而影響到了裝修，下面舒適家分別把菲斯曼壁掛爐常用型號(WH1D、WH1C、Wb1C）系列的尺寸大小、下方采暖管道、采暖回水、自來水、生活熱水出水接頭尺寸做一下介紹。

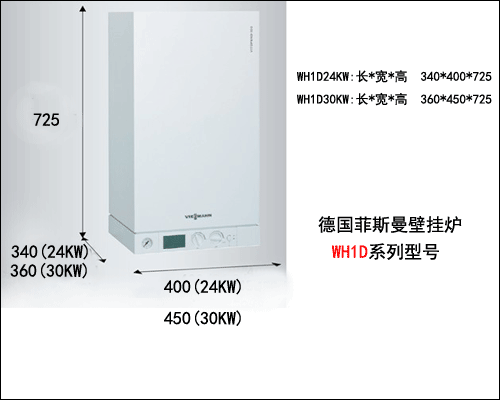

原裝進口菲斯曼WH1D系列壁掛爐尺寸介紹：
Vitopend 100-W(WH1D) 24KW (長*寬*高）mm：340*400*725
Vitopend 100-W(WH1D) 30KW (長*寬*高）mm：360*450*725
國內組裝菲斯曼WH1C系列壁掛爐尺寸介紹：
Vitopend 100-W(WH1C) 20KW (長*寬*高）mm：340*400*725
Vitopend 100-W(WH1C) 24KW (長*寬*高）mm：340*400*725
Vitopend 100-W(WH1C) 30KW (長*寬*高）mm：360*450*725
Vitopend 100-W(WH1C) 36KW (長*寬*高）mm：360*500*725
原裝進口冷凝菲斯曼WB1C系列壁掛爐尺寸介紹：
Vitopend 100-W(WB1C) 26KW (長*寬*高）mm：350*400*700
Vitopend 100-W(WB1C) 26KW (長*寬*高）mm：350*400*700

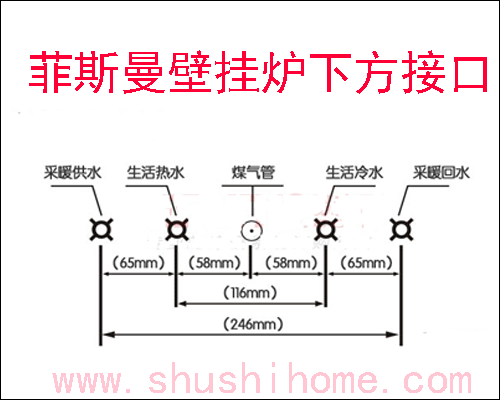

菲斯曼壁掛爐冷熱水，采暖供回水尺寸介紹：兩根生活冷水間距為116mm,兩根采暖管道的間距為246mm,天然氣管道接口距壁掛爐正中間。
菲斯曼壁掛爐接口示意圖
菲斯曼接口尺寸示意圖
