壁掛爐組成部分介紹-壁掛爐內部結構圖。
作者：武漢菲斯曼壁掛爐 添加時間：2015-4-16 0:26:44 瀏覽：
由于壁掛爐進行中國市場相對于外晚，大家對壁掛爐內部組成結構還不是太了解，下面舒適家分別就壁掛爐燃?xì)庀到y(tǒng)、換熱器、比例燃?xì)庹{(diào)節閥門、循環水泵、風機、膨脹水管、壓力表、補水裝置、電控系統、同軸平衡煙道十一大組成部分介紹如下。
一、燃燒系統
燃燒器是家用燃?xì)獗趻鞝t能量轉換部位，用于將燃?xì)獾幕瘜W(xué)能轉換成系統循環水的熱能。燃燒器其頭部采用口琴式結構，使得燃?xì)饽軌蛟谡麄�(gè)燃燒器平面上均勻噴出，點火燃燒后形成均勻的溫度場，燃?xì)馊紵a(chǎn)生的高溫?zé)煔鈱⒅鲹Q熱器內的采暖系統水加熱。燃燒器頭部采用不銹鋼材料，可較大限度地延長燃燒頭使用壽命。在燃燒室內，燃燒室上部的主換熱器有92片翅片，分布比較密，增加了熱空氣與主換熱器的換熱機會，提高熱效率。點火成功后15分鐘內，燃?xì)饬髁繛樽畲鬅彷敵龅?5%，隨后進行最大熱輸出進行最大采暖運行。當壁掛爐接近最佳溫度后，燃?xì)鈱⒄{(diào)小至適應系統負荷。
二、換熱器
換熱器分為主換熱器和輔助換熱器(板式換熱器)。主換熱器是由帶翅片的紫銅盤管制成，三回程及管內紊流設計使換熱更加充分；板式換熱器由銅焊不銹鋼材料壓制而成，具有防結垢功能的組成。主換熱器用于將燃燒產生的高溫?zé)煔獾臒崃總鬟f給一次水（或稱系統水），使一次水加熱，板式換熱器用于將一次水的熱量傳遞給衛生用水，使衛生用水加熱，向人們提供衛生熱水。
三、比例式燃?xì)庹{(diào)節閥
比例式燃?xì)庹{(diào)節閥將自動控制部件檢測到的電信號通過電路板轉換成用于調節燃?xì)忾y大小的機械動作，并將各安全部件檢測到的安全信號轉換成機械的通斷動作。該部件將電、氣和機械集于一體，屬于家用燃?xì)獗趻鞝t內最復雜的部件。暖天下提醒您可以根據洗浴用水所需熱負荷或室內所需熱負荷的變化自動調節燃?xì)忾y開啟的大小，既達到用戶所需要求，又最大限度的節省燃?xì)庥昧俊?/div>
四、循環水泵
循環水泵的作用是實現系統水的循環。家用燃?xì)獗趻鞝t對其工作的穩定性、可靠性和噪音要求非常高。家用燃?xì)獗趻鞝t采用質量可靠、性能優良的德國威樂（WILO）水泵�？梢阅�120℃的高溫，設計壽命為連續工作十幾萬個小時。
五、自動排氣閥
自動排氣閥用于自動排出系統內的氣體，使管內始終充滿水，以防止出現氣塞或在管路最高處積存氣體從而導致系統出現供熱不良或出現危險。
六、風機
風機的作用是以一定流速將煙氣強制排出爐體，同時使燃燒室與室外之間形成穩定壓差，保證適量新鮮空氣進入燃燒室與噴嘴噴出的燃?xì)庖砸欢ǖ谋壤旌�，達到最佳過剩空氣系數，使燃?xì)膺M(jìn)行完全燃燒；燃燒室內保持微負壓，煙氣不會通過家用燃?xì)獗趻鞝t殼體間的縫隙散入室內，避免煙氣中毒現象的發生。壁掛爐則采用脈寬調制（PWM）變頻技術，智能調控風機轉速確保燃燒所需空氣量精確配比，實現高效環保的完全燃燒，熱效率高，省氣省電，同時大大延長了燃燒系統與風機的使用壽命。
七、膨脹水箱
膨脹水箱用于容納采暖系統媒質水受熱膨脹后多出來的水體積（如果不能緩沖這部分膨脹水量，壁掛爐及管路系統將受到損害）；同時穩定系統循環壓力，緩解媒質水壓力的變化。膨脹水箱里面的橡膠皮囊內充滿1bar的氮?dú)狻．?dāng)溫度升高系統水體積膨脹時，擠壓空氣進入水箱；溫度降低系統水體積收縮時，空氣的壓力則將水壓回采暖系統。
八、壓力表
壓力表用于顯示采暖系統水壓力，并提示正常工作壓力范圍。示數為0.5~1.6公斤的區間為系統正常運行壓力區間；示數為0~0.5公斤的區間為系統水壓過低區間，系統水壓過低會導致機器不啟動，只有當壓力大于0.3bar時壁掛爐才能啟動；示數為1.6~4.0公斤的區間為系統水壓力過高區間，當壓力表示數為3公斤時，安全閥自動放水瀉壓，以保護管路系統。
九、補水裝置
當系統缺水或壓力不足時，需向采暖系統進行補水；當水壓表的示數低于0.5公斤時，此時應通過補水閥及時向壁掛爐補水。否則，壁掛爐低水壓保護啟動會導致壁掛爐點不著火。
十、電控系統
用于控制和協調整個壁掛爐各個部件的運行。其中最主要的是控制印刷電路板，接收壁掛爐內循環水泵、風機等部件傳送過來的電信號，然后，發出指令使相應部件進行動作實現相關自動控制或保護。另外，電控系統中還有顯示印刷電路板，用于控制故障顯示燈并顯示相應故障代碼。
十一、同軸平衡煙道
同軸平衡煙道用于從室外吸入新鮮空氣，并將燃燒后的廢氣排出室外。平衡式燃具是一個封閉系統，燃燒器燃燒所需要的空氣全部從室外吸入，燃燒產物排放到室外大氣中去。同軸平衡煙道的吸、排氣筒為一同心套筒，外層套管吸入室外空氣，內管排放煙氣。

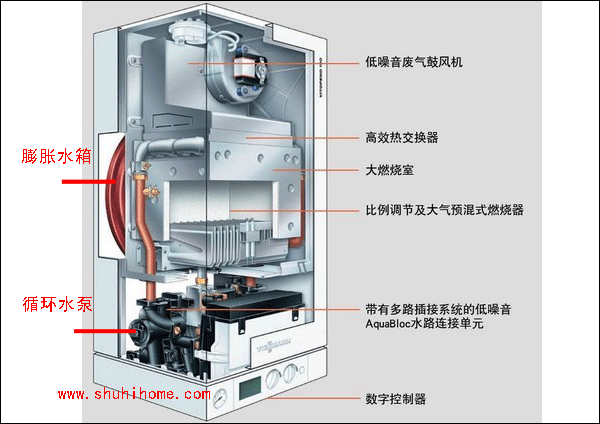

菲斯曼壁掛爐結構圖

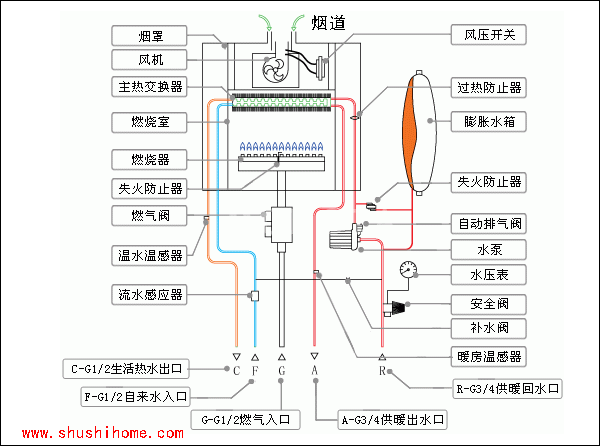

其它壁掛爐內部結構詳細圖(壁掛爐內部結構大同小異）
