暖氣分集水器作用和結構介紹?
作者：武漢水暖氣安裝 添加時間：2016-12-29 18:22:07 瀏覽：
在暖氣安裝過程中,很多客戶不知道分集水器在暖氣系統中的作用,今天舒適家小編就詳細帶大家一起來聊聊分集水器的作用和構造,讓大家能對暖氣系統有一個更清楚的認識。
分、集水器簡介:
分、集水器是由分水器和集水器組合而成的水流量分配和匯集裝置。用于連接各路加熱管與供回水的配水和匯水。
分、集水器是地暖中各環路的分合部件，它具有對各供暖區域分配水流的作用。同時它還是金屬部件與塑料管的連接轉換處，以及系統沖洗、水壓試驗的泄水口。
一、分、集水器的作用
1、將供水按需要進行流量分配，保證各區域分支環路的流量滿足供暖熱負荷要求。 同時，將各分支環路的水流匯集至回水主干管，實現循環運行。
2、接駁各種調控功能件（手動調節閥、內置閥芯、電熱閥、可視流量計、排氣閥等）， 便于實現建筑各功能區域（房間）各分支環路按需供熱的調節與控制。

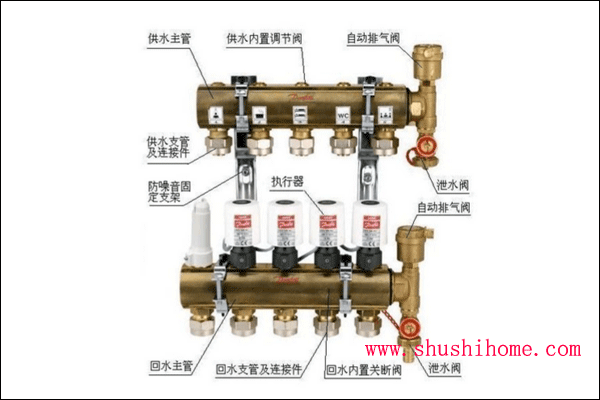

二、分、集水器的結構

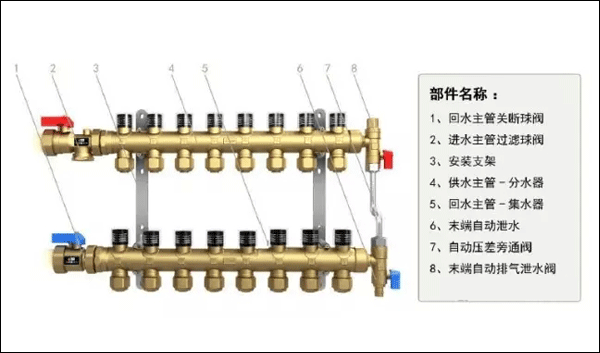

分、集水器主要由分水器、集水器、球閥或管接頭、末端配件和固定支架幾部分組成。
1.分水器是將熱水分開導入每一路加熱盤管內，實現分室供曖和流量調節的目的。
2.集水器是將分開散熱后的每一路加熱盤管內的低溫水匯集到一起，再回流到回水主管系統的裝置，并可手動或自動進行開關調節。
3.球閥或管接頭是用來實現加熱盤管與分、集水器安全可靠的密封連接。
4.末端配件包括末端三通、泄水閥、手動（自動）排氣閥及水力平衡旁通閥。
1.末端三通是將分、集水器與泄水閥和自動排氣閥進行連接。
2.泄水閥用于驗收前及以后維修時沖洗管道和泄水用。
3.手動（自動)排氣閥門是排除管道及分集水器內部因?yàn)槔錈釅翰钜约把a(bǔ)水等因素所造成的集氣，避免系統運行受阻。
4.水力平衡旁通閥門是保證在系統參數變化或各支路啟閉的情況下，其它支路均工作在安全設計壓差下。
5.固定支架起到將分水器與集水器組合一起，并固定到墻體或地面的作用。
三、分集水器的種類
1.按所用材料分：（銅鍍鎳）、不銹鋼、耐熱塑料。
2.按棒體直徑分：DN25，DN32，DN40。
注:暖氣安裝過程中不一定非要用到分集水器，也可以采用雙管并聯采暖供暖方式。
