地暖是如何安裝的、地暖施工流程和要求是怎么樣的。對于很多初次接觸地暖的用戶。很對客戶對地暖的安裝工藝不了解。所以在裝修安裝地暖系統時會出現很多問題，所出的問題不僅僅是對地暖管道的破壞，可能對后期的使用效果和使用壽命造成很大的影響。為了大家對地暖系統有深入的了解，武漢舒適家把地暖系統做一下詳細的介紹和說明。

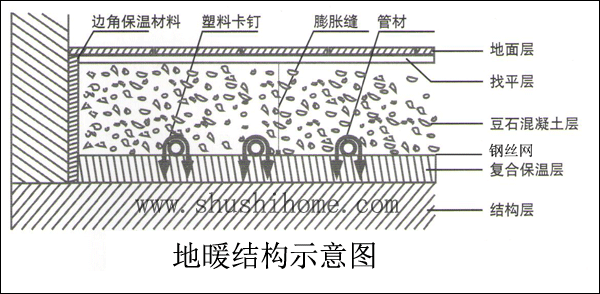

一、地暖系統結構介紹：地暖采暖的系統結構層次一般如圖所示。

三、地暖施工規定:

1、地板輻射供暖的安裝工程.施工前應具備下列條件：

1.設計圖紙及其它技術文件齊全。

2.經批準的施工方案或施工組織設計.已進入技術交底。

3.施工力量和機具等,能保證正常施工。

4.施工現場、施工用水和用電.材料儲放場地等臨時設施.能滿足施工需要。

2、地板輻射供暖的安裝工程，環境溫度應不低于5度。

3、地板輻射供暖施工前，應了解建筑物的結構，熟悉設計圖紙、施工方案及其它工種的配合。安裝人員應 熟悉管材的一般性能。掌握基本操作要點，嚴禁盲目施工。

4、加熱管安裝前.應對材料的外觀和接頭的配合公差進行仔細檢查，并清除管道和管件內外的污垢和雜物。

5、管道系統安裝間斷或完畢的敞口處，應隨時堵。

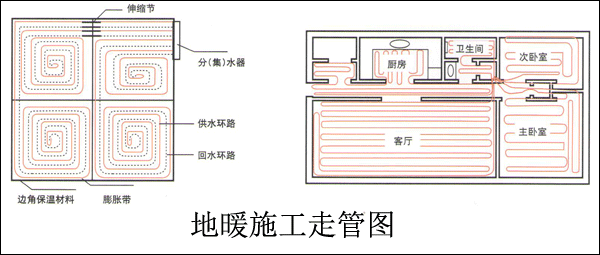

地暖施工布置圖

四、絕熱層的鋪設。

1.絕熱層應鋪設在平整的基地上。

2.絕熱層應鋪設平整.搭接嚴密。當敷有真空鍍鋁聚脂薄膜或玻璃布基鋁箔貼面層時，除將加熱管固定在絕熱層上的塑料卡釘穿越外.不得有其它破損。

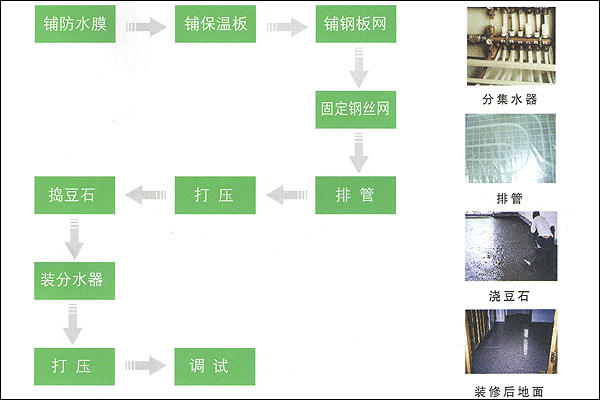

五、加熱管的配管和安裝。

1、鋪設保溫板

 在建筑物地面結構層上.首先鋪設高效保溫材料. 起到單向保溫和隔熱的作用。

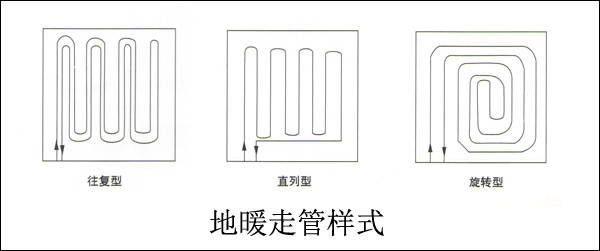

2、地面盤管

 將管材用特殊方式雙向循環.按一定的管間距鋪設 在保溫材料上。

3、連接分水器

 將管頭按次序以一定的彎曲角度，連接到分水器上。

4、鋪設完成

 最后回填豆石混凝土，經夯實平整后再做地面面層（材質 不限.可以是大理石.瓷磚.木制地板.地板革、地毯等)。

1.按設計圖紙的要求.進行放線并配管。同一通路的加熱管應保持水平。

2.加熱管的PE-RT管彎曲半徑不宜小于5倍管外徑。

3.填充層內的加熱管不應有接頭。

4.采用專用工具斷管，斷口應平整，斷口面應垂直于管軸線。

5.加熱管應加以固定.可以分別采用以下的固定方法：

1.用固定卡子將加熱管直接固定在敷有復合層的絕熱板上。

2.用扎帶將加熱管綁扎在鋪設于絕熱層表面的鋼絲網上。

3.卡在鋪設于絕熱層表面的專用管架或管卡上。

6.加熱管固定點的間距，直管段不應大于700mnn。彎曲管段不應大于350mm。

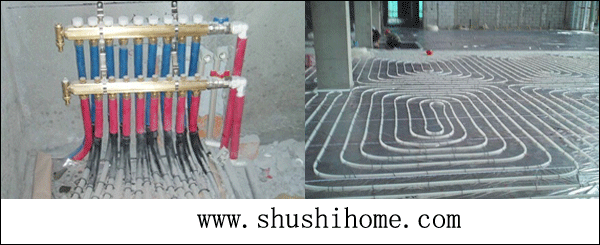

六、分集水器的安裝。

1、熱媒集配裝轚應加以固定。

1.當水增安裝時,一般宜將分水器安裝在上,集水器安裝在下，中心距宜為200mm,集水器中心路地面應不小于300mm。

2.當垂真安裝時,分.集水器下端距離地面應不小于150mm。

2、加熱管始末端出地面至連接配件的的管道，套管外皮不宜超出集配裝置外皮的投影面，加熱管與集配裝置分路閥門的連接，應采用專用卡套接件或插接式連接件。

3、加熱管始末端的適當距離內或其它管道密度較大處,當管間距小于100時，應設置柔性套管等保溫措施。

4、加熱菅與熱媒集配裝置牢固連接后,或在填充層養護期后應對加熱管每一通路逐一進行沖洗

七.混凝土填充層的澆搗和養護。

1、混凝土填充層應設置以下熱膨脹補償構造措施：

1.輻射供暖地板面積超過長邊超過30平方或邊長長于6米時，填充層應設置間距小于6米、寬度大于5mm伸縮縫.縫中填充彈性膨脹脹材料2.2.與墻、柱的交接處，應填充厚度大于10mm的軟質閉孔泡沫塑料，

3.加熱管穿越伸縮縫處,應設長度不小100mm的柔性套管。

2、在試壓合格后,進行卵石混凝土填充層的澆搗,標號應小于C15，卵石粒徑不宜大于12mm.并宜摻入適量防止龜裂的添加劑。

3、填允層的養護周期.應不小于48h。

4、泥凝土填充層澆搗和養護過程中,系統應保持不小子0.4MPA的壓力。

八、地面層的施工。

1.在填充層養護周期滿之后，方可行地面層的施工。

2.地面層找平層施工時，不得向地面打釘子之類的施工。
